产品详细

3535

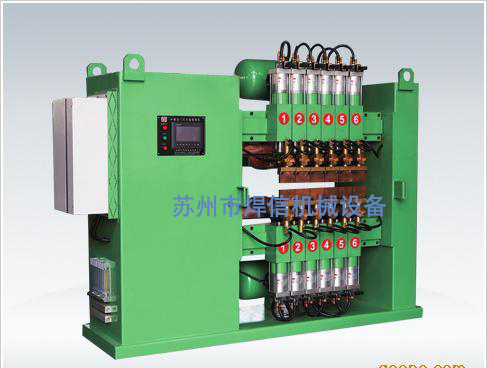

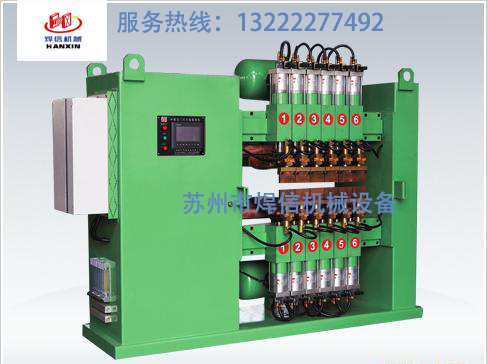

产品名称:半自动龙门排焊机

发布日期:2017-12-28

点击数:1081

询价:点击产品询价

二维码:

简述: 半自动龙门排焊机简述:A、提高生产效率、降低生产成本。B、提升产品质量、确保产品的稳定性。C、根据客产品要求进行定做各种的不同尺寸规格。D、具有大电流、小电流自由选择功能,以满足焊接工件在焊接时对焊接电流大小不同的需求。

产品详情



龙门式排焊机基本参数

1、龙门内空1600MM,有效焊接行程:1350MM以内;

2、网片最佳焊接尺寸:1300MM以内。

3、变压器功率:150KVA*2

4、变压器数量:2个

5、控制箱数量:2个

6、三段加压¢80气缸:6个

7、¢150龙门下气缸:2个

8、电极:20*70*90 12件,20*70*680MM  2件



1、 设备特点:

A、提高生产效率、降低生产成本。

B、提升产品质量、确保产品的稳定性。

C、根据客产品要求进行定做各种的不同尺寸规格。

D、具有大电流、小电流自由选择功能,以满足焊接工件在焊接时对焊接电流大小不同的需求。

2、 根据客户的需要选择送料装置。

A、手动送料装置

B、半自动送料装置

C、上下交换模送装置

D、T”型交换架装置

3、 应用范围:

A、高速公路、铁路、网球场、体育场、庄园等护栏网。

B、建筑网片、重型置物货架、仓储笼、购物车等。

C、置物架、展示架、烧烤网等。

 4、标准规格:



标准龙门规格

气缸数量

控制箱

变压器功率

有效焊接行程(mm

额定初级电压(V

额定功率(HZ

最大电流(A

负载持续率100%

冷却水(L/min

电极可调行程(mm

重量(KG

1.2M

8

2

100KVA2

920

380

50/60

30000

50

10

95

1500

14M

10

2

150KVA2

1200

380

50/60

36000

50

12

95

1700

16M

12

2

150KVA2

1400

380

50/60

36000

50

12

95

2100

18M

16

2

150KVA2

1600

380

50/60

36000

50

12

95

2300

25M

22

2

200KVA2

2000

380

50/60

42000

50

14

95

3000



5、 相关技术及相关零件说明:

A、本机焊接稳定,操作简单。减少人员体力消耗降低劳动强度及对操作人员技术要求不高,一般人员经过期2天左右的培训即可上岗操作。同时更有效的提高生产效率及产品质量。

B、龙门焊机采用日本原装结构图制造的¢80mm三段加压式气缸,轻巧灵活,具有缓冲功能,可根据需要进行调整气缸行程,最大行程可达到80mm,更有效地保障和平衡焊接时的压力,达到焊接最佳效果。气缸置放采取燕尾槽挂式固定,下铜极采用“T”型槽与梯形铜结合,增加了根据工件焊接变化而可进行灵活调整,同时下铜极设有200mm行程50mm的双下气缸,双下气缸亦具有35mm行程调节功能,以方便不同模具与进模行程调整功能,双下气缸设有平衡铀以保证两端平衡同时上升到位。

C、本机采用两端双变压器提供焊接电流,更有效地保证了各气缸电流的稳定与均衡,并采用双控制箱进行功能操作控制。气缸可以进行任意缸停止或工作。同时设有双电流功能。

D、控制箱采用台湾原装线路板自制。机壳采用高强度钢板,结构设计原始于日本,控制箱设计采用日本原装控制箱原理设计及原装台湾线路板进行组装,具有恒流、恒压功能可供选择。控制箱具有电网电压补偿功能,有三段电流可供选择,并可储存15种焊接规范,电流缓升、缓降等。

E、脚踏开关品质优良,开关心进口,外观美、使用命长。
