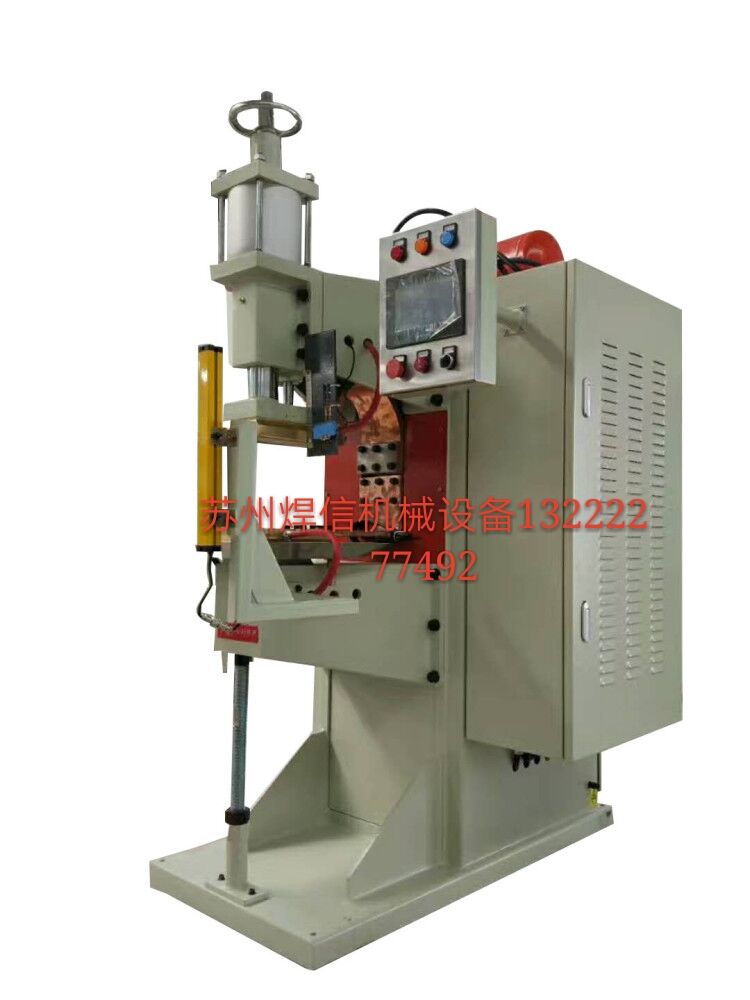

产品名称:SMD-20中频点焊机

发布日期:2017-12-28

点击数:950

询价:点击产品询价

二维码:

简述: 中频点焊机的原理:先将电网三相50Hz电整流为高电压直流,再通过功率逆变器将直流转换为1000Hz高电压方波,然后经中频变压器将低电压送至电极。逆变频率越高,焊接变压器尺寸及重量越小。

产品详情


产品介绍

1.中频逆变焊机的原理:先将电网三相50Hz电整流为高电压直流,再通过功率逆变器将直流转换为1000Hz高电压方波,然后经中频变压器将低电压送至电极。逆变频率越高,焊接变压器尺寸及重量越小。
2.中频逆变焊机的优点:
2.1三相平衡:
a)对电网而言,中频逆变焊机是三相平衡的非感性负载,没有单相交流焊接对电网的冲击,减少了供电系统的要求。
b)三相均衡输入,参数稳定。
2.2节能降耗:
a)中频变压器体积小,重量轻(重量相对于工频交流变压器减少60%),耗材少,节约空间,便于安装操作,提高生产效率,减少工作强度。
b)实验证明与50Hz常规点焊机相比,中频直流系统只需50%能量就能得到同样大小的焊点。
c)中频焊接是直流电流,焊接电流大小不受次级包围面积及深入的磁性物质影响,二次回路的感抗几乎为0,焊机影响回路感抗的因素对焊接电流没有影响。焊接电流不过零点点,焊接区温升快,热效率高(热量集中),焊接熔核较工频焊机有明显提高,功率因数高,节能效果好,中频焊接节能约20%~30%,大大减少基建投资。
2.3绿色环保:中频焊接是直流焊接,功率因数接近于1,因此它是洁净的焊接,没有工频电源控制回路的晶闸管调压造成的谐波对电网的干扰,不会对电网产生污染,并可减少电磁辐射对人身的影响,有绿色电源之称,符合供电系统的要求。
2.4焊接质量:
a)焊接电流控制精度大大提高,频率为1000Hz的中频焊机比传统的50Hz工频交流焊机其控制精度要快20倍,响应时间为1ms(1/1000秒),电流能够更快地达到设定值,能更多、更准确地分析参数。
b)1000Hz的频率,1ms的控制精度,使焊接规范选择范围大大提高,因此能适应各种精密焊接的需要和一些特殊应用。

 SMD-40中频逆变控制器主要技术参数:

主要技术参数
序号焊接电源中频逆变
1名称SMD-20中频逆变直流控制器
2型号SMD-20
3额定电压380V±15% 3Φ   1000HZ
4额定容量(KVA)90KVA
5最大输入容量90KVA
6负载持续率(%)50
7最大短路电流(KA)20 KA
8最大焊接电流(KA)38KA
9最大电极压力(KN)12/18KN
10上下电极提升行程80MM
11压缩空气压力(MPa)0.1~0.6Mpa
12冷却水

水流量(L/min)15 L/min
水压(MPa)0.15~0.4MPa
水温(˚C)10~25˚C
