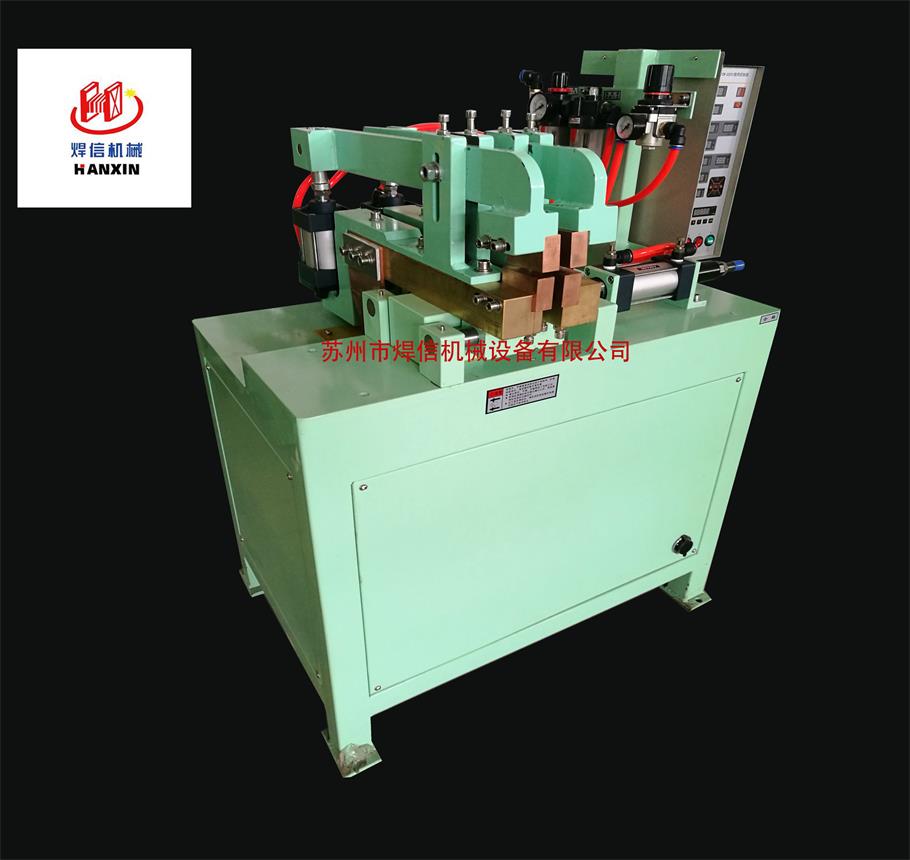

产品名称： UN-63自动对接碰焊机，气动直压式对焊机,铁线对焊机

发布日期： 2018-03-09

点击数： 2586

询价：点击产品询价

二维码：

简述： UN-63对焊机特点：在机身左面安装气源处理器、电磁换向阀等气动元件，维修方便，操作简单。置于机身右侧的控制箱可控制各焊接程序的时间，调节焊接参数。在焊机内部装有可控硅组年、阻焊变压器。

产品详情

模板8
气动对焊机的参数及介绍

机型规格＼项目	容量 KVA	额定初级电压 V	额定频率 HZ	最大压力 KG	焊接能力线径mm	重量 kg	焊接能力管径:mm	机台尺寸长×宽×高mm	最大短路电流(A)
UN-25	25	380	50/60	100	1.0-4	210		550×700×1000	15000
UN-35	35	380	50/60	100	1.0-6	230		600×700×1000	19000
UN-50	50	380	50/60	100	1.0-8	250	￠25*1.0		20000
UN-63	63	380	50/60	100	1.0-10		￠32*1.2		26000
UN-80	80	380	50/60	150	1.0-12		￠36*1.4		20000
UN-100	100	380	50/60		1.0-14		￠40*2.0		26000

采用上海国TCW-32EVI系列控制器可实现对焊接过程的夹紧、焊接、顶锻、维持、休止等参数进行分析调节控制,
设备操作简单，便于掌握。
采用气动杠杆式加压，具有更大夹紧力确保在工作顶锻焊接时不打滑，焊接性能更稳定。
顶锻移动滑座采用双导轨导向精度高、耐磨性好、运动顺畅平稳；确保工件对焊接口的一致性。
成型好对焊工艺简单，焊件的缩短量少、毛刺少，有利于简化后道工序。

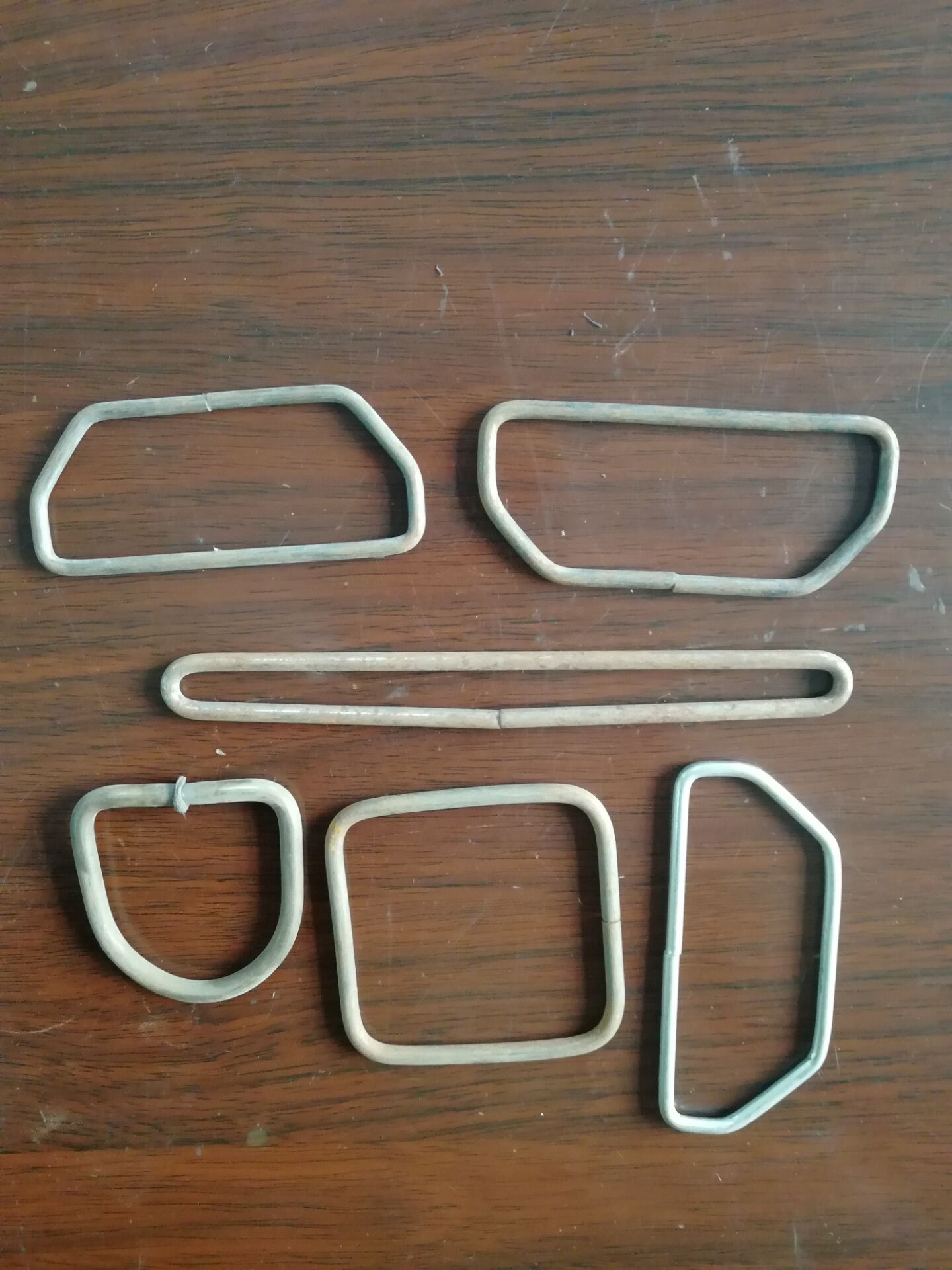

适用性广适用于低碳钢、纯铜、不锈钢、铝等金属的线材或直径小于20mm的棒材的对焊。

工作程序：

工件放入动、静夹具电极上，脚踏开关启动，焊机自动进入工作程序，完成焊接工作。根据焊接规范要求，通过单片机控制箱，利用移相控制方法，对焊接电流进行精细调节，同时控制各程序时间（加压、焊接、维持、休止）分别进行精准的调节，以满足工件的焊接要求；在焊接程序里的焊接电流（由阻焊压器供给）接通，与网路电压同步。

优点：

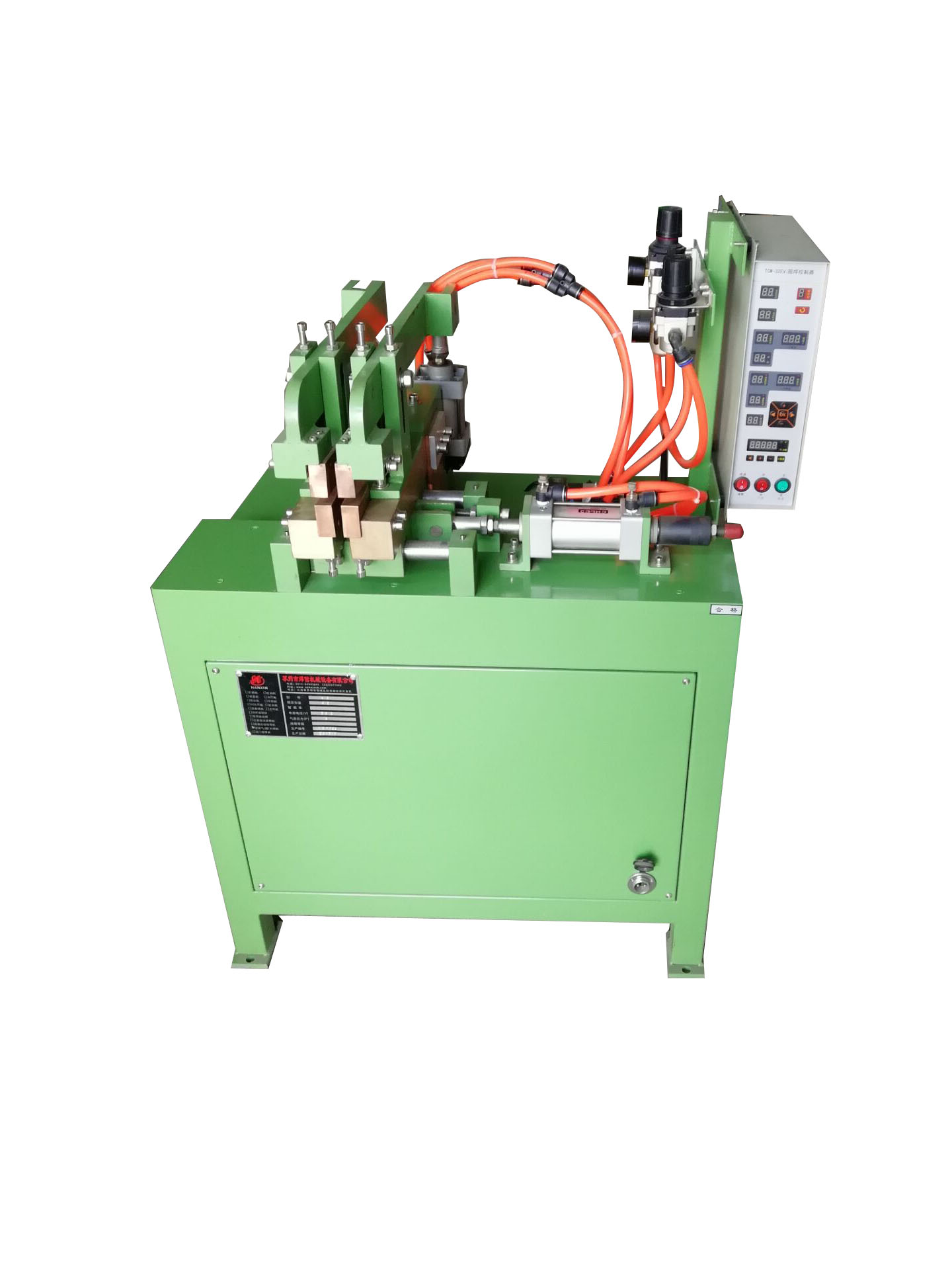

具有工艺性好，结构简单紧凑、性能稳定、重量轻等优点。焊机由机架、阻焊变压器、对焊夹具、次级回路、顶端气缸和单片机控制箱等组成。机身由型钢框架焊接而成，结构简单、稳定。动、静夹具由压紧气缸、支架和燕尾拖板/滑轨等组成。具有钢性好、滑动性能可靠等优点。

特点：

在机身左面安装气源处理器、电磁换向阀等气动元件，维修方便，操作简单。置于机身右侧的控制箱可控制各焊接程序的时间，调节焊接参数。在焊机内部装有可控硅组年、阻焊变压器。
