产品名称:伺服折弯机

发布日期:2018-01-02

点击数:391

询价:点击产品询价

二维码:

简述:全自动伺服弯线机特点: 适合不同的线径,分条料的铝线,铁丝、铜丝、不锈钢丝卷成不同的圈径或不同的弧线,长度误差小于1MM。通常用于铁丝制品,风扇网圈、工艺品、灯罩等行业。

产品详情


undefined



undefined

2D自动弯线机的参数和描术:

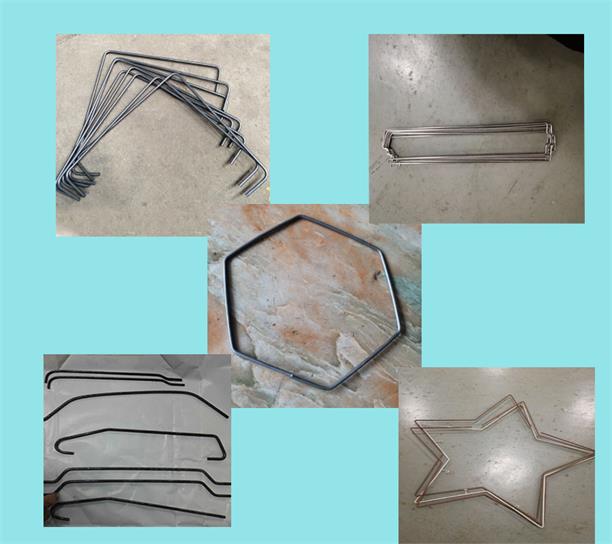

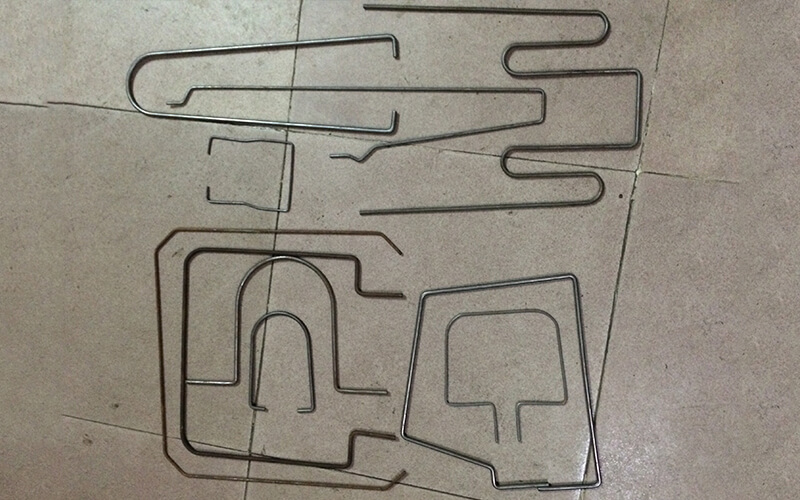

全自动2D伺服弯线机的应用,目前主要在以下五大领域:
一、汽车零部件:汽车座椅骨架、门锁拉杆、蛇形簧,包括单蛇与双蛇、汽车猫头卡簧、汽车安全带
卡簧、汽车座托钢丝件,摩托车零配件,自行车零配件,车筐都比较适合用线材成型机来生产;


二、日用五金制品:厨房展示架、置物架、打蛋器、橱柜拉篮、冰箱格架、洗手间里面用的置物架钢

丝制品、超市购物篮、推车、展示挂件等。




三、铁线工艺制品、灯饰线成型制品、渔具配件制品,包括红酒架、KTV里面的水果盆、圣诞节的各

种钢丝成型的礼物,都用到那些形状各异的钢丝或者铁线绕成的平面或者立体件。




四、各种笼具加工:宠物笼、鸟笼、狗笼、养殖笼、捕鼠笼等。


五、衣架、鞋挂、窗帘钩、货架钩、展示架钩等各种挂钩。





2D弯线机机器参数
型号2.5-6弯线机4-10弯线机
电气电压三相四线+接地线三相四线+接地线
调直轮数24组24组
送线轮数3组3组
伺服电机功率4.5kw7.5kw
切刀油缸切刀φ7铁线φ11铁线
油压范围0.3-0.6mpa0.3-1mpa
液压油型号46#68#46#68#
适用线材圆线、扁线、方线(适用任何材质线材)圆线、扁线、方线(适用任何材质线材)
适用线材范围2.5-6mm铁线标准4-10mm铁线标准
外观尺寸2800mm*850mm*1500mm3700mm*850mm*1580mm
周长范围无限无限
储存80组数据,300个动作一组80组数据,300个动作一组
送线速度50m/min45m/min
最大折弯速度300转/min 角度±180°300转/min 角度±180°
动作方向内模-下移动/上移? 外模-下移动/上移 360°顺逆方向转内模-下移动/上移? 外模-下移动/上移 360°顺逆方向转
效率13-15只/min(以200*200方框为样)8-10只/min(以200*200方框为样)
折弯精度±0.5mm±0.5mm
送线精度±0.2mm±0.2mm
液压系统调压阀
泄压阀
电磁阀24
压力表11
油路基板11
冷却泵
伺服系统送料最大扭矩50牛米80牛米
送料最大折弯15牛米30牛米
控制屏触屏触屏
PLC台湾台湾
机械系能该机的机械动作由微电脑编好的程序折弯动作折弯速度控制,发出的各种指令达到成型各种型号不同规格产品
动作控制自动送料自动退料调直切断,折弯成型
通过高达300个动作设定来组合出各种形状







全自动伺服弯线机工作原理:



1.设备选用细分驱动器控制高精度步进电机送线,机械传动选用精密齿轮链接,永远保持不变的送线精度和送线速度;



2.剪切油缸液压站设备强制风冷散热器,加倍延长液压系统元件的使用寿命;



3.控制系统采用PLC与文本显示器连接,即方便操作,又保证了控制系统的稳定性,而且设计生产数量预置功能控制整机运行。



undefined
全自动伺服弯线机结构原理:



1.由精密步进电机驱动送线轮转动,用PLC与文本显示器替代步进电机控制器,可以根据任何修改步进电机缓升缓降曲线与步进电机最高转速,杜绝了机械传动的冲击,保证了实际传送铁线长度与理论计算长度一致;



2.在设计预算的时候,已经把每MM的长度分为10段脉冲,进一步确保了长度精度的设置;



3.可调液压油缸剪切,可以保证圆圈切口的整齐性,剪切时间和退刀时间均可以在文本显示器上直接修改设计有手动慢速送料,慢速退料功能,操作简便,减少材料损耗。



分隔符
全自动伺服弯线机特点:



   适合不同的线径,分条料的铝线,铁丝、铜丝、不锈钢丝卷成不同的圈径或不同的弧线,长度误差小于1MM。通常用于铁丝制品,风扇网圈、工艺品、灯罩等行业。



分隔符
全自动弯线机机台构成:



分送线总成,调直块,弯线总成,液压系统,电器控制部分。



1、液压系统(控制外摸升降及切到);



2、送线总成(完成材料的输送);



3、调直块(校直材料);



4、弯线总成(产品成型)。



                                                         所标价格不含运费和税,增值发票需加17%

                                                              支持定做,需支付30%定金,交货期为15天

                                                                      定制类产品不支持退换货!
