   苏州市焊信机械设备有限公司专业从事电阻焊接设备、自动焊接设备的研发设计、生产制造、销售及服务为一体的工贸公司，也可根据客户不同的生产要求定做各种非标焊接设备，同时生产各种通用电阻焊机的生产制造。

欢迎广大客户来电咨讯。

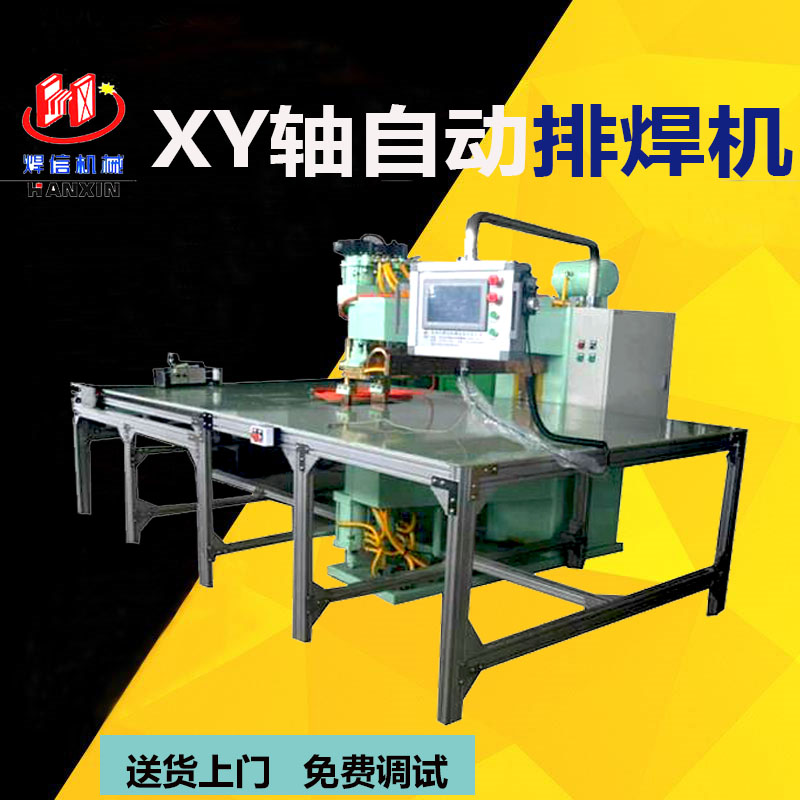

XY轴自动排焊机

设计理念
以往普通排焊机是人工摆料手动焊接，对于焊接网状产品不仅增加劳动强度，且生产速度慢，焊接位置多不准确且不均匀。而该项目设计了XY轴双向交叉式的模具架，由两个步进电机、可编程控制器、双导轨行程分别带动两个模具架前后左右交替循环自动送料，自动焊接，可大大提高生产效率，机械自动焊接，保证焊点均匀牢固，外形美观。整个过程只需一人操作完成，又减少用工成本。
特  点
该设备上的XY轴模具架由伺服电机带动同步带传动，行走步长及速度由控制系统控制。当人工摆料完毕固定在模具架上，启动开关，由工控电脑控制，产品将随模具架X与Y轴方向交替行走，自动完成各个部位的焊点的焊接，待焊接完成后将自动回到原点，无需其他人员手动操作。与此同时，操作人员可以进行摆料准备下一次的焊接工作，不仅减少用工成本，且有效利用了焊接时间进行摆料，大程度的提高工作效率。
运动先进焊接技术及合理的机构，为保证稳定的焊接质量，焊接时减小飞溅及出现虚焊现象，焊机采用自制的加压气缸，随动性好，焊接压力在焊接通电瞬间补偿，可使焊接产品更牢靠，溶核更美观。
该项目采用可编程的运作方式，控制器可存储客户多组产品的规范，根据网片工艺要求，焊接顺序可根据需要设定模具架行走距离和交替时间，保证焊接位置准确，自动达到所需要的效果。
该设备也可以运用脚踏开关启动，避免操作不当等原因而引发的该设备主要应用于工具、金属网片、护栏等五金行业，如超市购物车、货架、购物栏等，有着广大的市场空间。
主要参数
额定功率		80KVA
电源		380V  50Hz
电源相数		三相  四线
负载持续率		20%
气源压力		0.6-0.8MPa
冷却液流量		6L/min
冷却液温度		≤30℃
设备外形参考尺寸		1880*2140*1750（mm）
大焊接网片规格		800*600mm
